VDA19標準顆粒掃描儀
MicroQuick顆粒掃描儀符合VDA19標準的測試需要，能夠快速掃描零部件表面殘留的顆粒污染物，被廣泛應用于清洗工藝中的清潔度測試。
| 名 稱: | VDA19標準顆粒掃描儀 |
| 型 號: | MicroQuick |
| 品 牌: | RJL |
| 計量單位: | 臺 |
| 產品別稱: | 顆粒掃描儀,清潔度檢測儀 |
顆粒掃描儀符合標準：
VDA 19 、ISO 16232
顆粒掃描儀測試粒徑：
VDA19標準顆粒掃描儀的測試粒徑能夠掃描到25微米以上的粉塵以及污染物。
顆粒掃描儀產品優勢：
簡便的清潔度測試
短短幾分鐘即可完成在過濾膜上的粒子分析，
免維護，低成本投資
顆粒掃描儀測試步驟：
步驟1：過濾膜掃描
首先，過濾膜的高分辨率掃描完整圖像會存儲在硬盤里。在每次掃描開始時，掃描儀會自動校準，這保證了高重現性的亮度和對比度，不受LED亮度變化的影響。
步驟2：粒度測量
掃描的圖像通過灰度值閾值的二進制轉化為黑白格式。在二進制圖像中，粒子的大小被自動檢測。每個粒子的長度，寬度，拉長的長度，面積，周長等都會自動計算出來。
步驟3：生成報告
由MicroReporter生成的清潔度測量報告直接顯示在Microsoft Excel®。語言種類可以在英語和德語之間進行切換。十個最大的粒子會顯示在一個圖片庫的頁面。此外，還可以生成趨勢分析和審核報告。

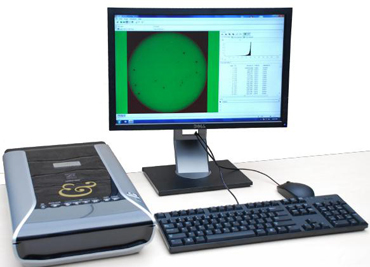

顆粒掃描儀產品配套：
戴爾的Windows®個人電腦，預裝正版Microsoft Excel®。
高分辨率的平板掃描儀，帶專用過濾膜支架和光學過濾器，LED照明。
軟件：掃描過濾膜并自動進行粒子分析。
Microreporter：樣品的清潔度報告工具(英文、德文可選)，包括MicroGallery微顆粒圖片庫，MicroAnalysis分析報告和MicroTrend趨勢報告。
顆粒掃描儀報告：
1. 可自定義的的客戶方數據，測試對象，檢測授權，被測樣品，前期準備等
2. 樣品表面結果的比例，體積或測試樣本數量
3. ISO/ VDA尺寸類型或用戶自定義
4. 樣品的清潔度代碼(CCC認證)
5. 與相應的清潔度要求進行比較
6. 可抽入檢查員的電子簽名
顆粒掃描儀圖像庫：
·最大的十個粒子的圖像庫
·位置標簽在過濾器上，以簡化顯微鏡的重新定位
·單獨分析和評級顆粒子
 |  |  |
 |  |
數據分析：
·縱橫線的長度寬度圖(見圖)
·長度-面積直方圖
·趨勢和提取曲線
顆粒掃描儀審計工具：
·用戶自行根據顆粒標準件(已包含在標準配置中)進行儀器校準
顆粒掃描儀審計報告
分析軟件-MicroEditor(軟件)
后處理的結果：分離，調整大小和重新打印粒子
MicroMag 200x：
用于過濾片的微型顯微鏡
簡單重新定位粒子
MicroGloss：
金屬反射粒子的自動化檢測
測量：
符合各工業標準的長度和寬度多重測量
VDA標準以及VDA19簡介
VDA(德國汽車工業聯合會)關于汽車工業的質量管理以其編號10前共有9卷標準，其各稱分別如下：
第1卷 備證——質量要求的文件記錄和存檔的指南
第2卷 供貨質量保證——供方選擇/樣品檢驗/批量生產中的質量績效
第3卷 汽車制造廠及其供方的可靠性保證——方法與實例
第4卷第1部分 批量投產前的質量保證——伙伴式的合作，流程，方法
第4卷第2部分 批量投產前的質量保證——系統FMEA
第4卷第3部分 批量投產前的質量保證——項目策劃
第6卷活頁手冊 質量審核的基本準則
第6卷第1部分 質量體系審核，參照DIN EN ISO 9001，9004標準
第6卷第2部分 體系審核—服務
第6卷第3部分 過程審核
第6卷第4部分 體系審核—生產設備(工裝)
第6卷第5部分 產品審核
第7卷 交流質量數據的基礎——質量數據的處理—信息
第8卷 拖車、車身與集裝箱制造廠質量保證指南
第9卷 排放與油耗
其中VDA19是關于清洗質量控制的部分，通過顆粒掃描儀可用于對殘留物顆粒進行全面分析和判定。
